Product Details
محل منبع: چین
نام تجاری: PILEDS
گواهی: CE ROSH BIS
شماره مدل: H802RA
Payment & Shipping Terms
مقدار حداقل تعداد سفارش: 1
قیمت: USD100
جزئیات بسته بندی: کارتن
زمان تحویل: 5
شرایط پرداخت: T/T، L/C
قابلیت ارائه: 300+PCS+DAY
نام محصول: |
کنترلر LED DMX |
جریان خروجی: |
4 پورت |
حالت کنترل: |
DMX512 |
کانال های DMX: |
3CH |
کانکتور DMX: |
5 پین |
بعد، ابعاد، اندازه: |
L215*W50*H33mm |
ولتاژ ورودی: |
AC85-265V |
مواد: |
آلیاژ آلومینیوم |
نام: |
کنترلر LED DMX |
قدرت خروجی: |
144 وات |
بسته بندی: |
جعبه کارتن |
سطح حفاظت: |
IP20 |
تضمین: |
دو سال |
وزن: |
0.3 کیلوگرم |
دمای کار: |
-20 تا 60 درجه سانتیگراد |
نام محصول: |
کنترلر LED DMX |
جریان خروجی: |
4 پورت |
حالت کنترل: |
DMX512 |
کانال های DMX: |
3CH |
کانکتور DMX: |
5 پین |
بعد، ابعاد، اندازه: |
L215*W50*H33mm |
ولتاژ ورودی: |
AC85-265V |
مواد: |
آلیاژ آلومینیوم |
نام: |
کنترلر LED DMX |
قدرت خروجی: |
144 وات |
بسته بندی: |
جعبه کارتن |
سطح حفاظت: |
IP20 |
تضمین: |
دو سال |
وزن: |
0.3 کیلوگرم |
دمای کار: |
-20 تا 60 درجه سانتیگراد |
H802RA 4 پورت ((4096 پیکسل) Salve LED Pixel Controller;پشتیبانی از پروتکل Art-Net برای MADRIXS،یا کنترل کننده Marster ((H803TV/
H802RA؛4 پورت ((4096 پیکسل) کنترل کننده پیکسل LED مسح؛پشتیبانی پروتکل Art-Net برای MADRIX،نیاز به کار با شبکه کامپیوتر یا کنترل کننده مارستر ((H803TV/ H803TC)
1مقدمه
H802RA یک کنترل کننده خروجی چهار پورت است که از پروتکل اترنت استفاده می کند و از پروتکل آرت نت پشتیبانی می کند. این دستگاه از انواع مختلف تراشه های درایور LED پشتیبانی می کند و می تواند برای تراشه های درایور DMX512 آدرس دهد.رابط شبکه ورودی می تواند به کنترل کننده اصلی یا کامپیوتر متصل شود.
نرم افزارهای آنلاین LED Studio و Madrix هستند، نرم افزارهای آفلاین LED Build هستند.
2. از تراشه های راننده پشتیبانی کنید
DMX512, HDMX, LPD6803, LPD8806, LPD1882, LPD1889, LPD1883, LPD1886, TM1812, TM1809, TM1804, TM1803, TM512, TM1926, TM1913, TM1914, TM1814, UCS6909, UCS6912, UCS1903, UCS1909, UCS1912, UCS512, UCS8904,APA102, APA104, P9813, WS2801, WS2803, WS2811, WS2812, WS2821, SM16716, SM16711, INK1003, LX1003, MY9221, MBI6021, MBI6024, LD1510, LD1512, LD1530, LD1532, و غیره.
برای UCS8904، H802RA حداکثر 3200 پیکسل را کنترل می کند.
برای تراشه های دیگر، H802RA حداکثر 4096 پیکسل را کنترل می کند.
3. عملکرد
(1) چهار پورت، کنترل حداکثر 4096 پیکسل
(2) پشتیبانی از پروتکل Art-Net، بنابراین H802RA می تواند با MADRIX کار کند.
(3) آدرس برای تراشه های راننده TM و UCS DMX512، مانند TM512، UCS512.

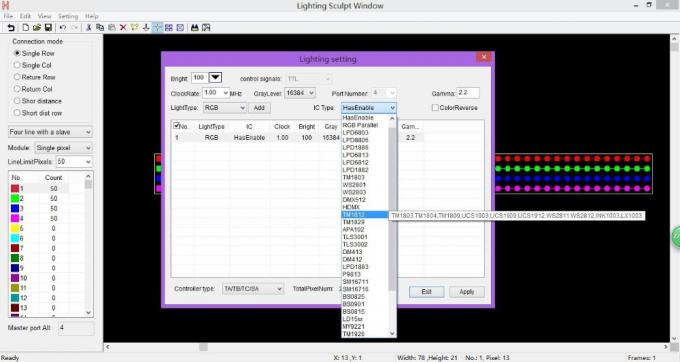

(4) به عنوان تکرار کننده یا تقویت کننده توسط LED Studio تنظیم شده است.
(5) کار با کنترل کننده اصلی یا کامپیوتر.

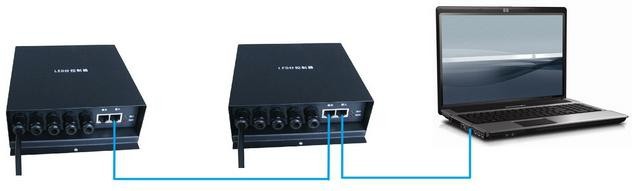

(6) فاصله بین دو کنترلر تا 100 متر است.

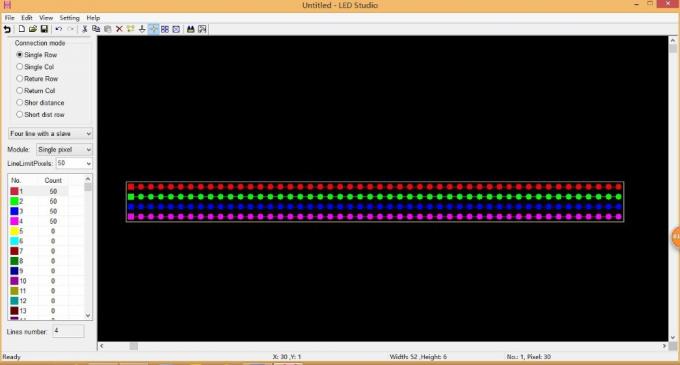

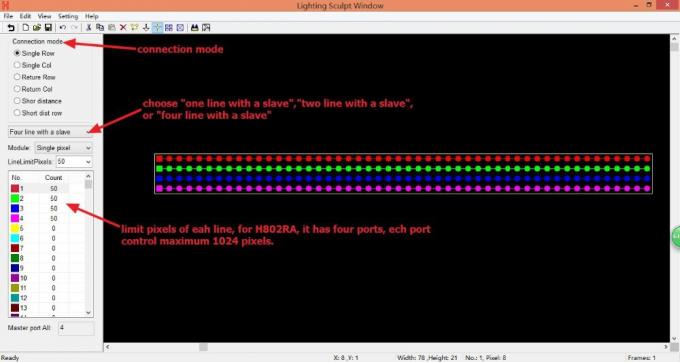

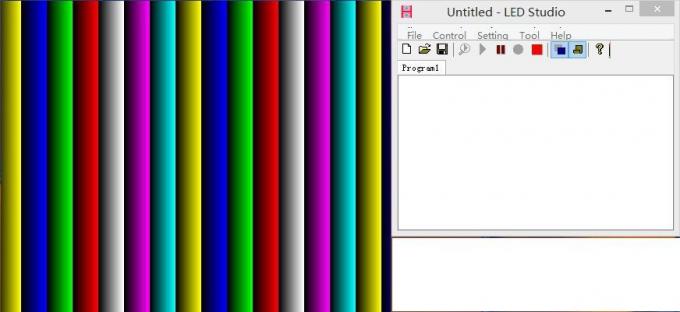

به کامپیوتر متصل شوید، نرم افزار LED Studio یا Madrix است.

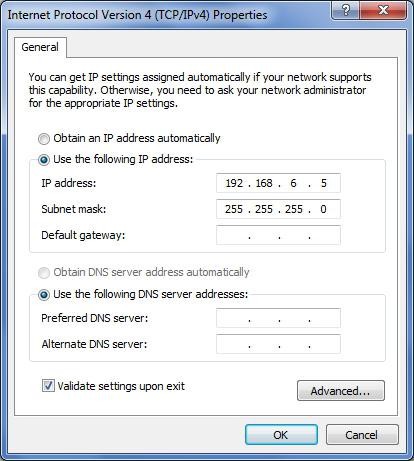

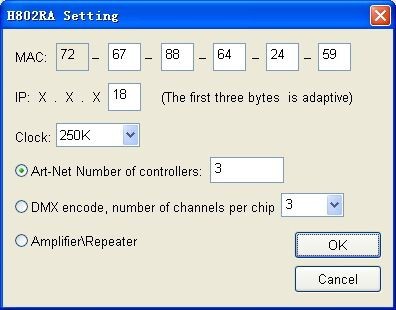

توزیع یک آدرس IP برای H802RA
به طور معمول، شما نیازی به تنظیم MAC و IP ندارید، آنها شماره های مشخص شده را هنگام اتصال H802RA به کامپیوتر دارند.
ساعت دارای 250K، 500K، 750K سه گزینه است، فقط زمانی که شما در حال استفاده از مادریکس کار می کند.

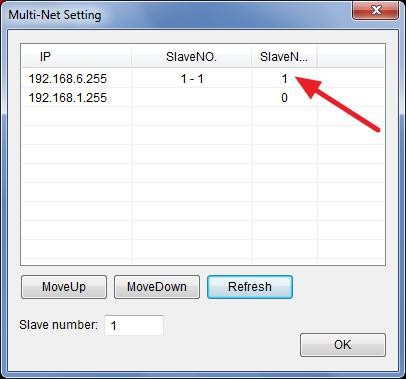

تعداد کنترل کننده ها برای تنظیم تعداد کنترل کننده هایی که در هنگام استفاده از مادریکس به طور کامل متصل هستند استفاده می شود.
کد DMX، تعداد کانال ها در هر تراشه برای آدرس تراشه های راننده TM یا UCS DMX512 استفاده می شود. شماره کانال هر تراشه را انتخاب کنید و سپس روی OK کلیک کنید.شما می توانید به حداکثر 1024 پیکسل ((1 پیکسل شامل 3 یا 4 کانال) یک بار. روش اتصال: اتصال GND، D-، D +، PI ((خط آدرس) به GND، D-، D +، کلیک بر روی کنترلگر، سپس کلیک کنید OK، پس از چند ثانیه، چراغ از سفید به سبز تغییر می کند. دوباره روشن کردن چراغ،آدرس به روز خواهد شد.
انتخاب کنید: amplifier/repeater و کلیک کنید: OK، H802RA به عنوان یک تقویت کننده یا تکرارگر پیکربندی می شود.
7. تنظیمات مادریکس
H802RA را به کامپیوتر متصل کنید، استودیوی LED را باز کنید. روی "Setting" کلیک کنید -- "H802RA setting" کلیک کنید، "Art-Net Number of controllers" را انتخاب کنید و یک عدد وارد کنید، برای مثال 3، سپس روی "OK" کلیک کنید.

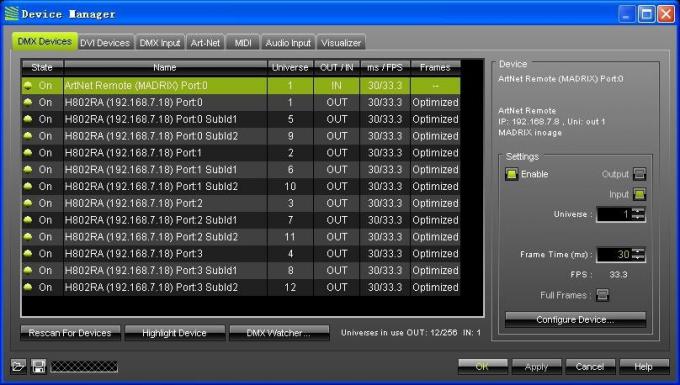

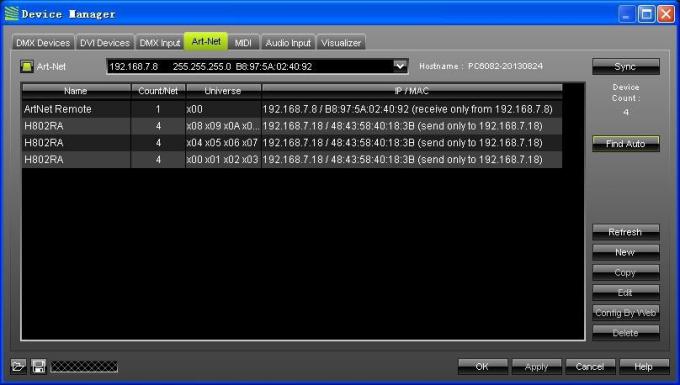

مدریکس را باز کنید، فشار دهید F4، پنجره مدیر دستگاه ظاهر می شود، برچسب Art-Net را انتخاب کنید و گزینه Art-Net را چک کنید. آدرس IP که برای H802RA توزیع کرده اید را انتخاب کنید،سپس برای پیدا کردن دستگاه Art-Net روی " جستجوی خودکار " کلیک کنید.
بر روی برچسب "DMX Devices" کلیک کنید، تمام جهان های H802RA را انتخاب کنید، گزینه "Enable" را در سمت راست چک کنید و برای فعال کردن خروجی DMX بر روی "Apply" کلیک کنید.
8تعریف بندر
GND CLK DAT D- D+
برای تراشه های دو خط، GND، CLK، DAT را متصل کنید
برای تراشه های تک خط، GND، DAT را متصل کنید
برای DMX512، اتصال GND، D، D +، خط آدرس به CLK
برای TM1926، TM1913، TM1914، TM1814، GND را متصل کنید، D+
9مشخصات
